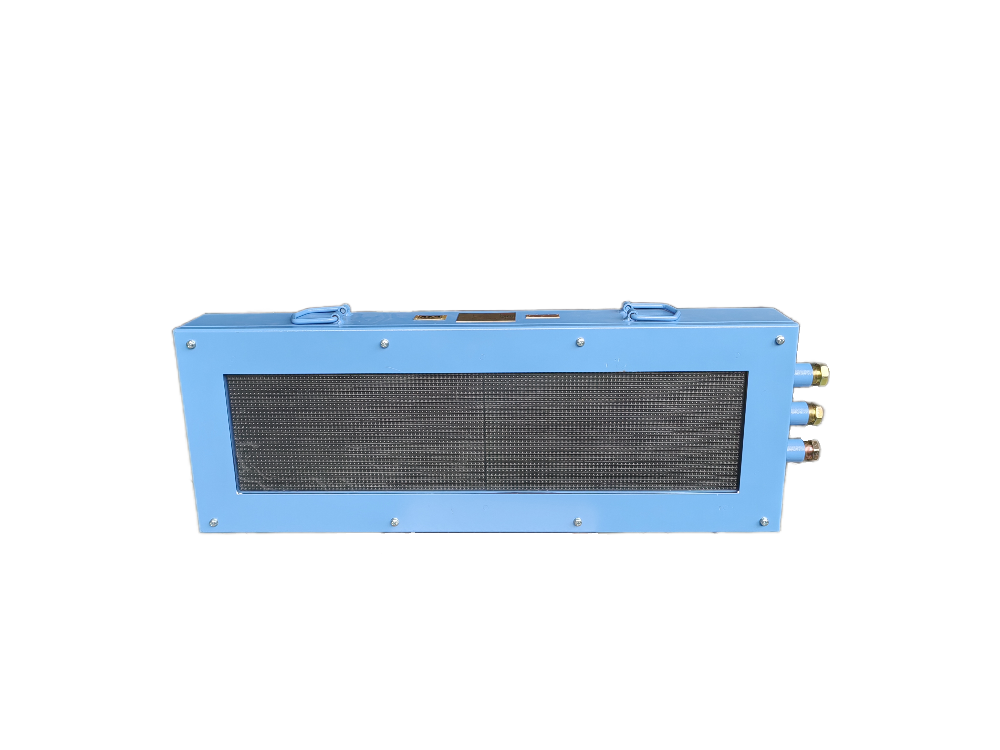

概述

主要用于礦用LED屏系統發布系統或者機車運輸監控系統中實現信息發布功能。

實現功能

1）通過CAN總線轉以太網與上位機通信或者通過WIFI網絡與上位機通信，然后在上位機配套軟件中輸入文本信息傳輸到LED屏，就可以在屏上顯示任意需要的文本信息了。

2）通過CAN總線或WIFI網絡在工作現場可以接入多個屏，用上位機軟件可以給每個屏發送不同的信息讓LED屏顯示，實現可視化的信息交流。

3）LED屏可顯示紅色、綠色，還可紅綠雙基色顯示。

4）具有多條文本信息同時顯示功能。常規信息兩條，報警信息兩條，只有有一條報警信息可以同步輸出音頻。有報警信息顯示時不顯示常規信息。

5）通信協議和顯示方式支持客戶定制。

技術參數

1、額定工作電壓：DC 12V。

2、工作電流：≤1A。

3、具有128×32的LED點陣屏，能夠顯示紅綠黃三種顏色的文字內容。

4、一路音頻輸出接口。

5、CAN信號參數(WIFI網絡另外介紹)

a) 接口數量：1路；

b) 傳輸方式：WIFI、CAN、RS485；

c) 傳輸速率：5kbps；

d) 信號工作電壓峰峰值：1V～5V；

e) 傳輸距離：5km。（電纜型號：MHYVRP1×2(48/0.2mm) 煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信軟電纜）
